砌块成型机
全自动砌块成型机全自动砌块成型机技术参数 / Main Technical Parameters of automatic block making machine.
| 型 号 Model | 单位 Unit | QFT3-15 | QFT4-15 | QFT5-15 | QFT12-15 |
|---|---|---|---|---|---|
| 主机外形尺寸 Overall Dimensions |
mm | 3850*4650*2250 | 3850*4650*2250 | 3850*5650*2300 | 7200*5200*2900 |
| 托板尺寸 Pallet Size (mm) |
GMT | 690*550*16 | 850*550*16 | 1150*550*25 | 1350*900*30 |
| 主机重量 Machine Weight |
kg | 4000 | 4000 | 5000 | 13100 |
| 振动功率（变频） Vibration Power |
kw | 8 | 11 | 15 | 30 |
| 成型周期 Cycle Times (s) |
s | 15-20 | 15-20 | 15-20 | 15-20 |
| 装机容量 Installed Capacity (kw) |
kw | 18 | 21 | 28 | 55 |
| 型 号 Model | 单位 Unit | QT6-15 | QT8-15 | QT9-15 | QT9-15E | QT10-15 |
|---|---|---|---|---|---|---|
| 主机外形尺寸 Overall Dimensions |
mm | 6500*3800*2600 | 6800*850*2660 | 6800*5000*2900 | 6800*4150*2900 | 6900*5100*2900 |
| 托板尺寸 Pallet Size (mm) |
GMT | 850*680*20 | 850*850*20 | 1350*700*25 | 1100*700*25 | 1100*880*25 |
| 主机重量 Machine Weight |
kg | 8350 | 9100 | 12100 | 11100 | 12100 |
| 振动功率（变频） Vibration Power |
kw | 15 | 15 | 22 | 15 | 22 |
| 成型周期 Cycle Times (s) |
s | 15-20 | 15-20 | 15-20 | 15-20 | 15-20 |
| 装机容量 Installed Capacity (kw) |
kw | 31 | 40 | 47 | 38 | 42 |

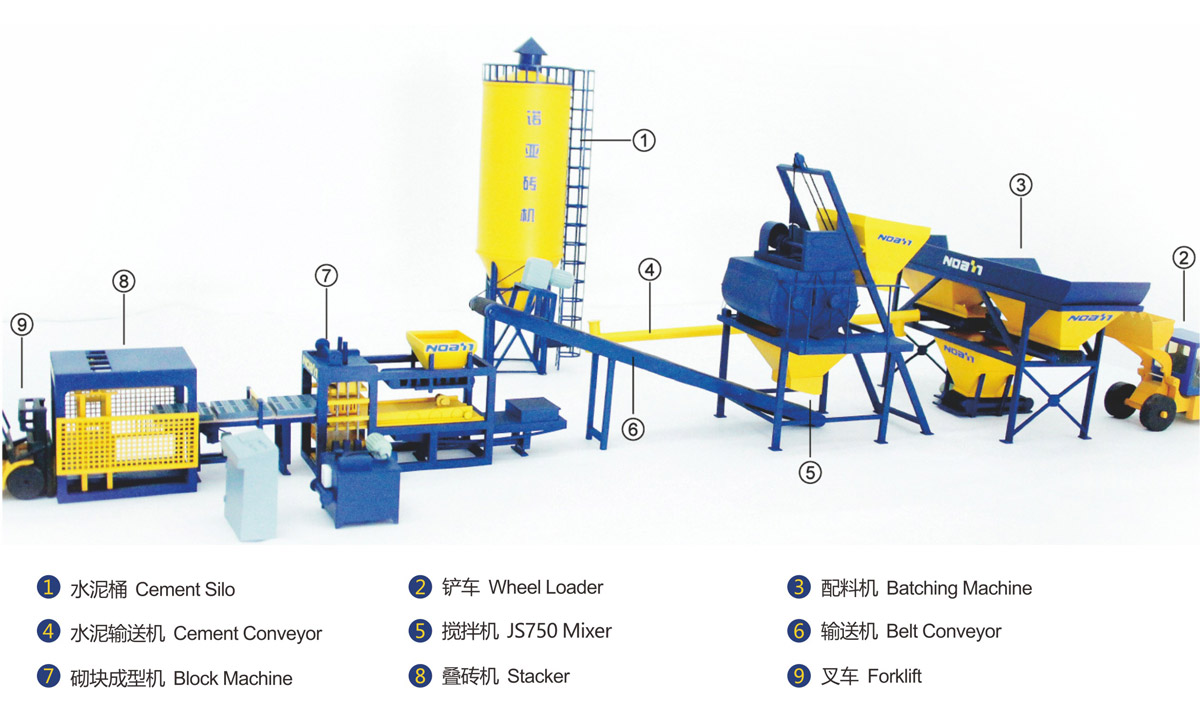

QT3-15简易砌块生产线
QT4-15简易砌块生产线
QT5-15简易砌块生产线
QT6-15/QT8-15全自动砌块成型机
QT8-15E全自动砌块成型机
QT9-15E全自动砌块成型机
QFT12-15全自动砌块成型机
QT12-15全自动砌块成型机
QT18-20全自动砌块成型机
各型号砌块机产量表 Block machine capacity list.
| 砖 型 | Code | Specification | Production | QFT3-30 | QFT3-15 | QFT4-30 | QFT4-15 | QFT5-15 | QFT6-15 | QFT9-15E | QFT8-15 | QFT9-15 | QFT10-15 | QFT12-15 | QFT18-20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 砌 块 |  |
Block 390×190×190mm 71Pcs/m³ |
Pcs/Pallet | 3 | 3 | 4 | 4 | 5 | 6 | 7.5 | 8 | 9 | 10 | 12 | 18 |
| Pcs/Hour | 398 | 597 | 480 | 720 | 900 | 1080 | 1350 | 1440 | 1620 | 1800 | 2160 | 3240 | |||
| Pcs/8 Hour | 3187 | 4780 | 3840 | 5760 | 7200 | 8640 | 10800 | 11520 | 12960 | 14400 | 17280 | 25920 | |||
| M³/Year | 13466 | 20200 | 16225 | 24338 | 30423 | 36507 | 45634 | 48676 | 54761 | 60845 | 73014 | 109521 | |||
| 砌 块 |  |
Block 390×100×190mm 135Pcs/m³ |
Pcs/Pallet | 6 | 6 | 8 | 8 | 10 | 12 | 12 | 14 | 15 | 18 | 21 | 36 |
| Pcs/Hour | 597 | 900 | 720 | 1440 | 1800 | 2160 | 2160 | 2520 | 2700 | 3240 | 3780 | 6480 | |||
| Pcs/8 Hour | 4780 | 7170 | 5760 | 11520 | 14400 | 17280 | 17280 | 20160 | 21600 | 25920 | 30240 | 51840 | |||
| M³/Year | 10623 | 16000 | 12799 | 25600 | 32000 | 38400 | 38400 | 44800 | 48000 | 57600 | 67200 | 115200 | |||
| 荷兰砖 |  |
Rectangular Prver 200×100×60mm 50Pcs/m³ |
Pcs/Pallet | 10 | 10 | 14 | 14 | 20 | 21 | 27 | 21 | 36 | 35 | 42 | 66 |
| Pcs/Hour | 1394 | 2100 | 1680 | 2520 | 3600 | 3780 | 4860 | 3780 | 6480 | 6300 | 7560 | 11880 | |||
| Pcs/8 Hour | 11155 | 16700 | 13440 | 20160 | 28800 | 30240 | 38880 | 30240 | 51840 | 50400 | 60480 | 95040 | |||
| M³/Year | 66931 | 100000 | 80640 | 120960 | 172800 | 181440 | 233280 | 181440 | 311040 | 302400 | 362880 | 570240 | |||
| 工字砖 |  |
I Shape Paver 200×165×60mm 30Pcs/m³ |
Pcs/Pallet | 6 | 6 | 8 | 8 | 10 | 12 | 15 | 12 | 21 | 18 | 28 | 42 |
| Pcs/Hour | 796 | 1200 | 960 | 1440 | 1800 | 2160 | 2700 | 2160 | 3780 | 3240 | 5040 | 7560 | |||
| Pcs/8 Hour | 6374 | 9600 | 7680 | 11520 | 14400 | 17280 | 21600 | 17280 | 30240 | 25920 | 40320 | 60480 | |||
| 15-20 | 63112 | 95000 | 76039 | 114059 | 142574 | 171089 | 213861 | 171089 | 299406 | 256634 | 399208 | 598812 | |||
| 波浪砖 |  |
S Paver 225×112.5×60mm 40Pcs/m³ |
Pcs/Pallet | 9 | 9 | 12 | 12 | 16 | 15 | 21 | 20 | 25 | 24 | 30 | 50 |
| Pcs/Hour | 1195 | 1800 | 1440 | 2160 | 2880 | 2700 | 3780 | 3600 | 4500 | 4320 | 5400 | 9000 | |||
| Pcs/8 Hour | 9561 | 14300 | 11520 | 17280 | 23040 | 21600 | 30240 | 28800 | 36000 | 34560 | 43200 | 72000 | |||
| M³/Year | 72619 | 110000 | 87493 | 131241 | 174987 | 164051 | 229671 | 218734 | 273418 | 262481 | 328101 | 546835 | |||
| 多孔砖 |  |
Proous Brick 240×115×90mm |
Pcs/Pallet | 10 | 10 | 12 | 12 | 16 | 15 | 20 | 18 | 25 | 24 | 30 | 50 |
| Pcs/8 Hour | 9561 | 14300 | 11520 | 17280 | 23040 | 21600 | 28800 | 25920 | 36000 | 34560 | 43200 | 72000 | |||
| 标准砖 |  |
Solid Brick 240×115×53mm 40Pcs/m³ |
Pcs/Pallet | 20 | 20 | 24 | 24 | 34 | 30 | 40 | 36 | 50 | 48 | 60 | 100 |
| Pcs/8 Hour | 19123 | 28600 | 23040 | 34560 | 48960 | 43200 | 57600 | 51840 | 72000 | 69120 | 86400 | 144000 | |||
| Pallet Size(mm) |
690*550 | 690*550 | 850*550 | 850*550 | 1150*550 | 850*680 | 1100*700 | 850*850 | 1350*700 | 1100*850 | 1350*900 | 1350*1400 |
全自动砌块成型机生产视频 Block machine production video.
备注:
1、本公司保留修改以上参数的权利，如有修改恕不另行通知；
The company keeps the right to revise above parameters,If there is any alterations,advance notice won t be given then.
2、产品最适用的生产速度取决于产品的形状，尺寸和材料；
The products' most applicable production speed is decided by the product shape,size and material.
双轴式强制同步振动机构
双轴式强制同步振动机构完全满足主机在布料和振压成型所要求的不同振动频率和振幅，保证了制品的密实度，缩短了成型周期。
低频加料，高频成型
由电脑控制变频器定向振动、并取消振动能耗。低频加料，高频成型、台模压合振使混凝土在二至三秒内充分液化，排气以达到高密度、高强度。
自主研发，操作简便
所有电控系统自主研发。经过长年积累升级。目前不但操作方便易懂，而且在配方内存、故障诊断自动分析产品密度自动调节加料比例等等方面更加胜人一筹。
高质量，低误差
强制往复式布料机，快速空向均匀的将混凝土送入模具砖与砖之间重量误差+-2%，强度误差+-10%。
灵活定制，高利用性
通过变换模具可生产各种制品，如：各种空心、实心砌块;各种铺路砖;各种路沿石和防洪水利工砌块;以及用于公园、机场、码头等用途的特种混凝土构件。
安全保护，操作安全
在确保机器方便调试的同时，多处设置安全保护门，强调操作人员的规范操作，确保人员的安全。
